S&Z mit 2/3 Falz

Arbeitsschritte

• Rahmenhölzer zuschneiden, aushobeln, und ablängen
• Zeichnen der Hölzer
• Außenriss (-maß) festlegen
• Holzbreiten auf Innenkanten anreißen (lichte Maß)
• Falztiefe zurückreißen (Falzriss)
• überwinkeln:
  - Schlitzstück: Falzriss nur auf die Außenkante
  - Zapfenstück: Lichte Riss nach vorn,
                              Falzriss nach hinten
• Zapfenteilung anreißen
• Falz anreißen
• Abfallendes Holz kennzeichnen
• Schlitzen
• Schlitz ausstemmen
• Fälzen
• Zapfen absetzen
• Verbindung einpassen
• Innenkanten putzen
• Verleimen
• Putzen und Kanten brechen

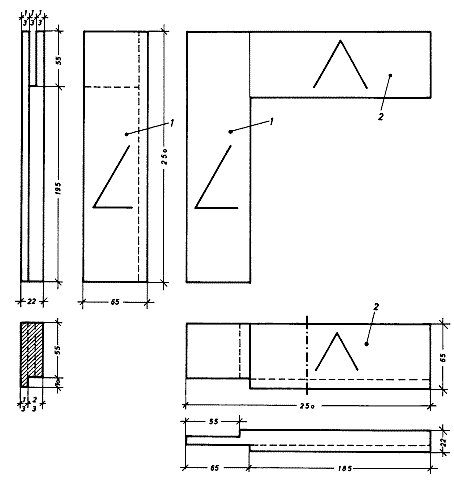

1 = Schlitzstück
2 = Zapfenstück

• Rahmenhölzer zuschneiden, aushobeln, und ablängen

• Zeichnen der Hölzer mit dem Schreinerdreieck

• Außenriss (entspricht Außenmaß bei einem Rahmen) festlegen
• Holzbreiten auf Innenkanten zurückreißen: Dazu legt man das jeweilige Gegenstück am Außenriss an, markiert die Holzbreite mit einem kurzen Bleistiftstrich und verlängert diesen mit dem Winkel auf der Kante. Diese zurückgerissenen Holzbreiten ergeben bei einem Rahmen das lichte Maß.
• Falztiefe zurückreißen (Falzriss): Vom Lichtriss aus wird im Bereich der Verbindung (zwischen Lichtriss und Außenriss) im Abstand des Falzmaßes ein Falzriss angezeichnet.

• überwinkeln:
  - Schlitzstück: Mit kurzen Markierungen auf den Rahmenflächen wird der Falzriss mit einem Bleistift auf die Außenkante überwinkelt.

• überwinkeln:
  - Zapfenstück: Der lichte Riss wird nach vorn und der Falzriss nach hinten überwinkeln

• Die Zapfenteilung wird auf dem Kopfholz und auf der Innen- und Außenkante bis zum Lichten Maß bzw. dem Falzriss angerissen (Zapfenstärke in der Regel 1/3 der Holzstärke). Das Streichmaß muss grundsätzlich von der gleichen Bezugsebene aus angehalten werden, in der Regel ist das die Zeichenseite. Ein Versatz in der Fläche der Verbindungen wird somit vermieden. Eventuelle Differenzen der Rahmenholzstärken wirken sich dann nur auf die Rückseite aus.
• Die Falzbreite wird mit der gleichen Streichmaßeinstellung auf den Innenkanten angerissen.
• Die Falztiefe (entspricht dem Maß zwischen Falzriss und Lichten Maß-Riss) wird auf der Rückseite ebenfalls mit dem Streichmaß angerissen.
  Dies ist allerdings bei maschineller Ausarbeitung des Falzes nicht nötig.

• Abfallendes Holz kennzeichnen. Mit kleinen Kreuzchen sollte man sich das abfallende Holz kennzeichnen, damit man beim Schlitzen (Einschneiden) den Sägeschnitt nicht auf der verkehrten Seiten des Risses ansetzt.

• Schlitz ausstemmen ...

• ... um nicht schon beim ersten Hieb über den Lichtriss hinauszugeraten, setzt man zunächst ca. 2 mm vor ihm an und stemmt erst am Riss nach, wenn der Schlitzgrund freigestemmt ist. Gestemmt wird bis zur Mitte der Rahmenholzbreite, wobei das abfallende Holz am Ende stehen gelassen wird, damit beim Stemmen der Gegenseite das abfallende Holz nicht federt. Ein leichtes Hinterstemmen bewirkt, dass der Zapfen im Schlitz an den Brüstungen anliegt (siehe Pfeil "Riss").

• Bevor der Zapfen abgesetzt wird, muss der Falz angearbeitet werden. Dieser kann an der Fräse, mit einer Handoberfräsmaschine oder in Handarbeit hergestellt werden. Für die Handarbeit benötigt man einen Simshobel. Beim Simshobel hat das Hobeleisen die gleiche Breite wie der Hobelkasten. In der Vorderzange eingespannt hobelt man zunächst mit dem einfachen Simshobel eine kleine V- Nut im geringen Abstand vom fertigen Falzmaß. Die V-Nut entsteht durch leichte Schräglage des Simshobels. Mit den Fingern bildet man einen Anschlag an der Hobelsohle, damit eine sichere Führung des Hobels gewährleistet werden kann. Hat dieser genügend Führung richtet man ihn bei jedem Zug mehr und mehr in die Senkrechte und arbeitet den Falzgrund nach unten auf Maß aus (Bild unten). Nun dreht man den Simshobel um 90° und hobelt die Falzseite sauber nach. Um eine glatte Falzfläche zu erreichen kann man zum Schluss mit dem doppelten Simshobel den Falz putzen.

• Zapfen mit der Feinsäge absetzen, dabei leicht hinterschneiden, damit die Brüstungen dicht werden.
• Verbindung einpassen, eventuell mit dem Simshobel den Zapfen oder mit dem Stecheisen den Schlitz nacharbeiten. Auf Winkligkeit prüfen und eventuell die Brüstung mit der Feinsäge im zusammengespannten Zustand nachschneiden.
• Innenkanten putzen (schleifen)

• Verleimen, dabei auf Winkligkeit kontrollieren (Beim Rahmen das Stichmaß = Diagonale kontrollieren)

• Beim Verleimen darauf achten, dass die Druckzulagen die Brüstungen nicht bedecken
• Putzen (schleifen) und Kanten brechen
