Fingerzinken

Arbeitsschritte

• Hölzer zuschneiden, aushobeln, ablängen und bestoßen
• Zeichnen der Hölzer
• Anreißen der Holzstärke:
  Zapfenstück rundherum,
  Zinkenstück nur auf den Flächen
• Zinkeneinteilung vornehmen (siehe Formel und Regel)
• Zinkenteilung an beiden Teilen anreißen (Jede Markierung in das Sreichmaß einstellen und an beiden Teilen anreißen)
• Abfallendes Holz kennzeichnen
• Zapfenstück einsägen (auf halben Riss im abfallenden Holz)
• Zapfen freistremmen und absetzen
• Passung mit Hilfe des Zapfenstücks nochmals überprüfen
• Zinkenstück einsägen (auf halben Riss im abfallenden Holz)
• Zinken ausstemmen
• Verbindung einpassen
• Innenflächen putzen
• Verleimen
• Putzen und Kanten brechen

Formel für Fingerzinken

1 = Fingerzinken-Querstück (abgesetzter Randzinken)
2 = aufrechtes Fingerzinkenstück (durchgehender Randzinken)

• Hölzer zuschneiden, aushobeln und ablängen

• Grundsätzlich ist bei der Verbindung von Vollholzflächen auf gleichen Faserverlauf und somit auf gleiche Schwundrichtung zu achten.

• Die besten Voraussetzungen für jede Vollholzverbindung hat das Holz mit stehenden Jahresringen. Bei Seitenbrettern muss die rechte Seite (kernzugewandte Seite) des Holzes nach außen genommen werden, da sonst beim Schwinden und Verformen die Brüstungen undicht werden könnten.

• Auf den schmalen Kantenflächen werden die Hölzer mit dem Schreinerdreieck gekennzeichnet.

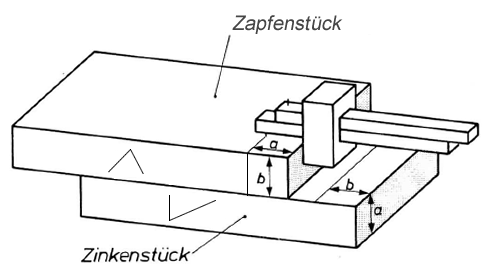

• Anreißen der Holzstärke
  - Beim Zapfenstück (1) mit dem Streichmaß die Materialstärke rundherum anreißen
  - Beim Zinkenstück (2) mit dem Streichmaß die Materialstärke nur auf den Flächen anreißen
• Bei verschiedenen Holzstärken müssen diese auch entsprechend am Gegenstück angerissen werden. Das Kopfholz sollte bestoßen bzw. rechtwinklig abgesägt sein

• Zinkenteilung festlegen: Mit Hilfe der Formel die Anzahl der Teile errechnen
• Teilungslinie aufzeichnen. Die Länge der Teilungslinie entspricht der ermittelten Anzahl an Teilen oder einem Vielfachen davon.
• Beispiel: 5 Teile
  Für die Länge der Teilungslinie wird ein Vielfaches - hier 10 cm - gewählt.
  Die "0" und die "10" werden jeweils an der Kante angelegt. Alle 2 cm eine Markierung an die Teilungslinie zeichnen. Somit steht nun die Teilbreite der Zinken fest.

• Zinkenteilung anreißen: Die ermittelten Teilbreiten ins Streichmaß einstellen und damit die Zinken am Zinkenstück und am Zapfenstück anreißen

• Abfallendes Holz kennzeichnen: Um eine saubere Passung zu erreichen ist es nötig den Sägeschnitt im abfallden Holz verlaufen zu lassen. Die Markierung des abfallendes Holz dient beim Sägen zur Orientierung.

• Zinkenstück und Zapfenstück einsägen (auf halben Riss, im abfallenden Holz)

• Zinken und Zapfen freistemmen. Dazu eine Zulage an den Riss anlegen und mit einem leichten Schlag an der Brüstung beginnen

• Es wird so gestemmt, dass an der Kante ein wenig stehen bleibt (siehe Pfeil Nr. 1), damit der auszustemmende Bereich beim Stemmen von der Rückseite (2) nicht federt oder die Fasern von innen her ausreißen

• Randzinken absetzen: Spannt man ein zweites Brett, welches genau am Riss angelegt wird mit in die Hobelbankzange, wird das winklige Absetzen erleichtert

• Verbindung einpassen: Bei Zusammenstecken empfiehlt es sich eine Schraubzwinge auf die Kanten des Zinkenstücks (aufrechtes Stück) zu setzen, damit dieses nicht spaltet, falls die Verbindung sehr stramm sitzt.
• Innenflächen putzen und schleifen
• Verleimen
• Putzen und Kanten brechen
