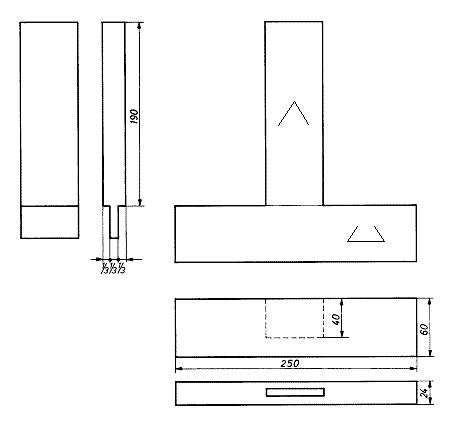

Gestemmter Zapfen

Arbeitsschritte

• Rahmenhölzer zuschneiden, aushobeln und ablängen
• Zeichnen der Hölzer
• Position des Zapfenstücks an der Kante des Gegenstücks festlegen
• Zapfenlänge festlegen
• Zapfenlänge am Zapfenstück zurückreißen und rundherum überwinden
• Zapfenstärke anreißen
• Zapfenloch (Stärke) anreißen
• Abfallendes Holz kennzeichnen
• Zapfen schlitzen
• Zapfen absetzen
• Zapfenloch ausstemmen
• Verbindung einpassen
• Innenkanten putzen
• Verleimen
• Putzen und Kanten brechen

• Rahmenhölzer zuschneiden, aushobeln, und ablängen

• Zeichnen der Hölzer mit dem Schreinerdreieck

• Position des Zapfenstücks an der Kante des Gegenstücks markieren und mit dem Winkel den Strich verlängern.
• Beim Festlegen der Zapfenlänge sollte darauf geachtet werden, dass genügend Holz stehen bleibt, damit beim Stemmen nicht versehentlich eine durchgestemmte Zapfenverbindung entsteht. Die Zapfenlänge muss ein wenig kürzer gewählt werden als die Tiefe des Zapfenlochs. So findet beim Verleimen der überschüssige Leim Platz und beim Schwinden bleiben die Brüstungen dicht.
• Die ermittelte Zapfenlänge wird am Zapfenstück zurückgerissen und rundherum überwinkelt.

• Die Zapfenteilung wird auf dem Kopfholz und an den Kanten des Zapfenstückes angerissen (Zapfenstärke in der Regel 1/3 der Holzstärke). Das Streichmaß muss grundsätzlich von der gleichen Bezugsebene aus angehalten werden, in der Regel ist das die Zeichenseite. Ein Versatz in der Fläche der Verbindungen wird somit vermieden. Eventuelle Differenzen der Rahmenholzstärken wirken sich dann nur auf die Rückseite aus.
• Bei identischen Holzstärken wird mit der gleichen Streichmaßeinstellung die Zapfenloch-Stärke angerissen.
• Abfallendes Holz kennzeichnen. Mit kleinen Kreuzchen sollte man sich das abfallende Holz kennzeichnen, damit man beim Schlitzen (Einschneiden) den Sägeschnitt nicht auf der verkehrten Seiten des Risses ansetzt.

• Zapfen auf halben Riss im abfallenden Holz schlitzen. Die Sägerichtung sollte parallel zur Vorderseite der Hobelbank verlaufen (siehe Abbildung). Das ermöglicht eine bessere Kontrolle der geraden Sägeführung.

• Zapfen mit der Feinsäge absetzen, dabei leicht hinterschneiden, damit die Brüstungen dicht werden.

• Zapfenloch ausstemmen ...

• ... man beginnt in der Mitte des Zapfenlochs zu stemmen und versucht auf kürzester Strecke so tief wie möglich zu kommen.  Da der Lochrand noch weit entfernt ist, kann man die Späne leicht heraushebeln. Ist man auf dem Lochgrund angekommen, wird nun Schicht für Schicht abgetragen und herausgehebelt. Zum Schluss wird der Rand nachgestochen. Aber VORSICHT, jetzt darf nicht mehr über die Kante gehebelt werden.

• Verbindung einpassen, eventuell mit dem Simshobel den Zapfen oder mit dem Stecheisen das Zapfenloch nacharbeiten. Auf Winkligkeit prüfen und die Flucht der beiden Rahmenhölzer zueinander kontrollieren.
• Innenkanten putzen (schleifen)
• Verleimen, dabei Winkel und Flucht kontrollieren.
• Putzen (schleifen) und Kanten brechen
